最近，華為的一位高管，在知乎上公開了榮耀note10的液冷散熱原理。這也是華為官方人士，第一次這么完整而又詳細地將這項技術公之于眾。

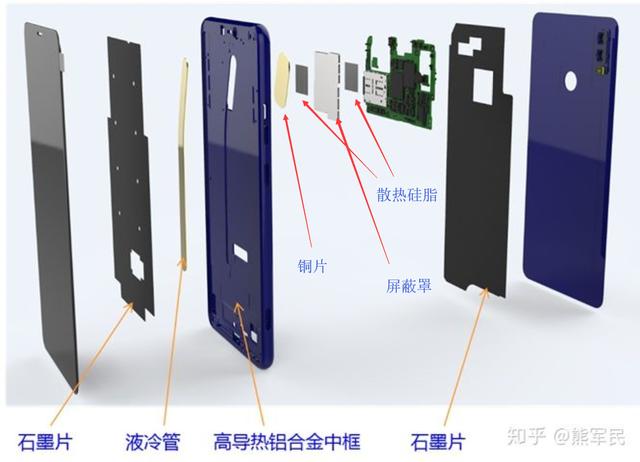

根據這位高管的描述，榮耀note10幾乎所有的結構都對散熱進行了優化。如上圖所示，9層立體散熱把CPU產生的熱量快速均攤到外殼，通過整個面進行散熱，避免局部溫度過高，導致?tīng)C手這樣的問題出現。

我們先來看看它的整體散熱機制是怎樣的：

1.CPU一部分熱量經過散熱硅脂、銅合金屏蔽罩、銅片傳輸?shù)揭豪涔埽豪涔馨言摬糠諧PU熱量快速傳輸?shù)秸麢C(jī)冷區，并通過鋁合金均溫板和大面積石墨片把傳送到冷區的熱量快速散開。

2.CPU另一部分熱量經過PCB板均熱后，輻射到后殼石墨片上，進行后殼均熱。

而普通的散熱體系只有傳統的硅脂和主板，CPU的熱量依然停留在機身頂部。

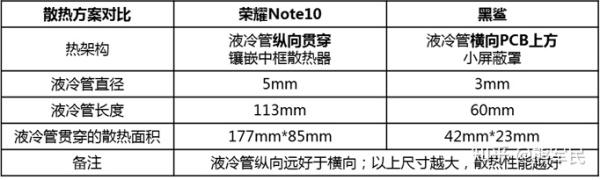

說完了整體，再來看看它的創新性細節，也就是PC級液冷散熱管。為什么說它具有創新性？因?yàn)槭忻嫔暇邆渖徙~管的機型并不多，更別說是PC級別的。就拿黑鯊手機作對比吧：

1.榮耀Note 10是手機業界首次應用直徑5mm的銅管，直徑是黑鯊的1.7倍，支持最大傳熱量5W，保證CPU高負荷運行時，熱管仍然有效工作。

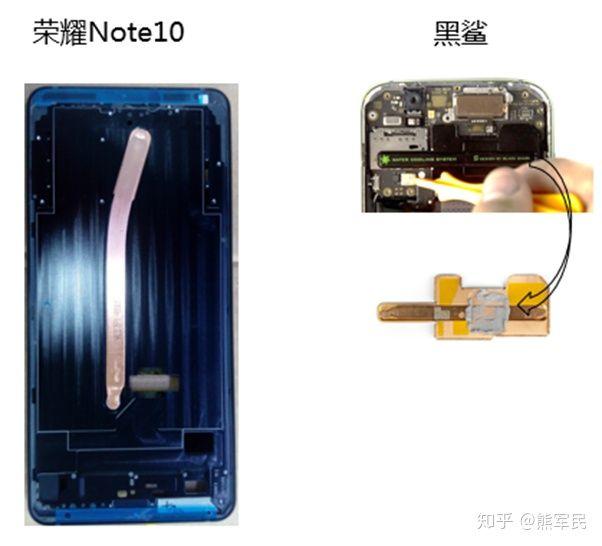

2.長度113mm，接近黑鯊的2倍，能夠把CPU熱量傳輸?shù)秸麢C(jī)的冷區，而黑鯊手機的散熱管橫置在機身主板上，難以傳輸CPU熱量到整機冷區。

3. 熱管經過的金屬散熱面積15000 mm²，是黑鯊的16倍，整機均溫效果更好。

這根液冷管的導熱原理是這樣的：

1.蒸發段受熱，蒸發段毛細芯中的水吸收大量熱量，蒸發汽化為水蒸氣
2.水蒸汽在微小壓差下流向冷凝段
3.水蒸汽在冷凝段釋放大量熱量，凝結成液體
4.冷凝段的液體借助吸液芯毛細力作用返回蒸發段

說白了就是：這根管中的液體，能不斷地來回流動，將熱量從手機頂部傳遞到底部，乃至整個機身，避免了局部發燙的現象。

你要是以為在手機中加這么一根液冷管，不就是打個空槽，把它放進去就得了唄，有啥難度？那你就大錯特錯了。把這玩意兒加進去，不僅要保證它自身有非常高效的散熱功能，還要保證不能增加手機厚度，不然本來屏幕就很大的手機，會因?yàn)楹穸鹊脑黾语@得很笨重，這怎么賣得動？但是榮耀note10拿到手上的時候，我們發現，它的機身還是挺薄的。華為是怎么做到的呢？

據這位高管透露，他們出動了歐洲研究院白俄羅斯的專家，還有2012實驗室熱設計專家，歷時6個月，期間各種方案改改改改改改改，大概整了不下一千次測試，報廢了上萬根液冷管，最后才塵埃落定，并且還獲得了最優的熱管結構參數、工質水量參數、工藝制程參數等，實現技術目標。

同時，他們還制定了完整的熱管驗收標準和管控方案，包括性能標準、可靠性標準、外觀標準、平面度標準等，熱管從開始生產到最終手機出貨，每一臺手機的熱管都經歷了上10次的測試，保證到最終用戶手里的每一臺手機的熱管都能長時間高性能穩定運行。

有了THE NINE液冷散熱技術的保障，才能使榮耀note10在開啟CPU Turbo加速之后，熱量能夠快速傳遞到機身冷區。保障CPU不會過熱降頻，手機長久運行在高性能狀態。
